发现mini osd很容易出问题, 第一次刷了对应f3飞控的osd后用了几次就没有osd信息了, 只有图像, 后来又刷了一次, 结果还是用几次后又没了, 而且这次还无法用USB2TTL线刷系统, 听说只能用ISP线来刷单片机, 结果发现这MINI OSD根本没有接上ISP的引脚, 又不知道哪个才是ISP引脚, 找了N久, 在即将要放弃时, 终于找到了ISP引脚图(其实最重要的只是这张图, 其它都是次要)



MINI OSD ISP 引脚标注图, 触点很小, 接线时小心, 别短路了.

下图是我的接线, 这是已经刷完BOOTLOADER后测试刷OSD系统了

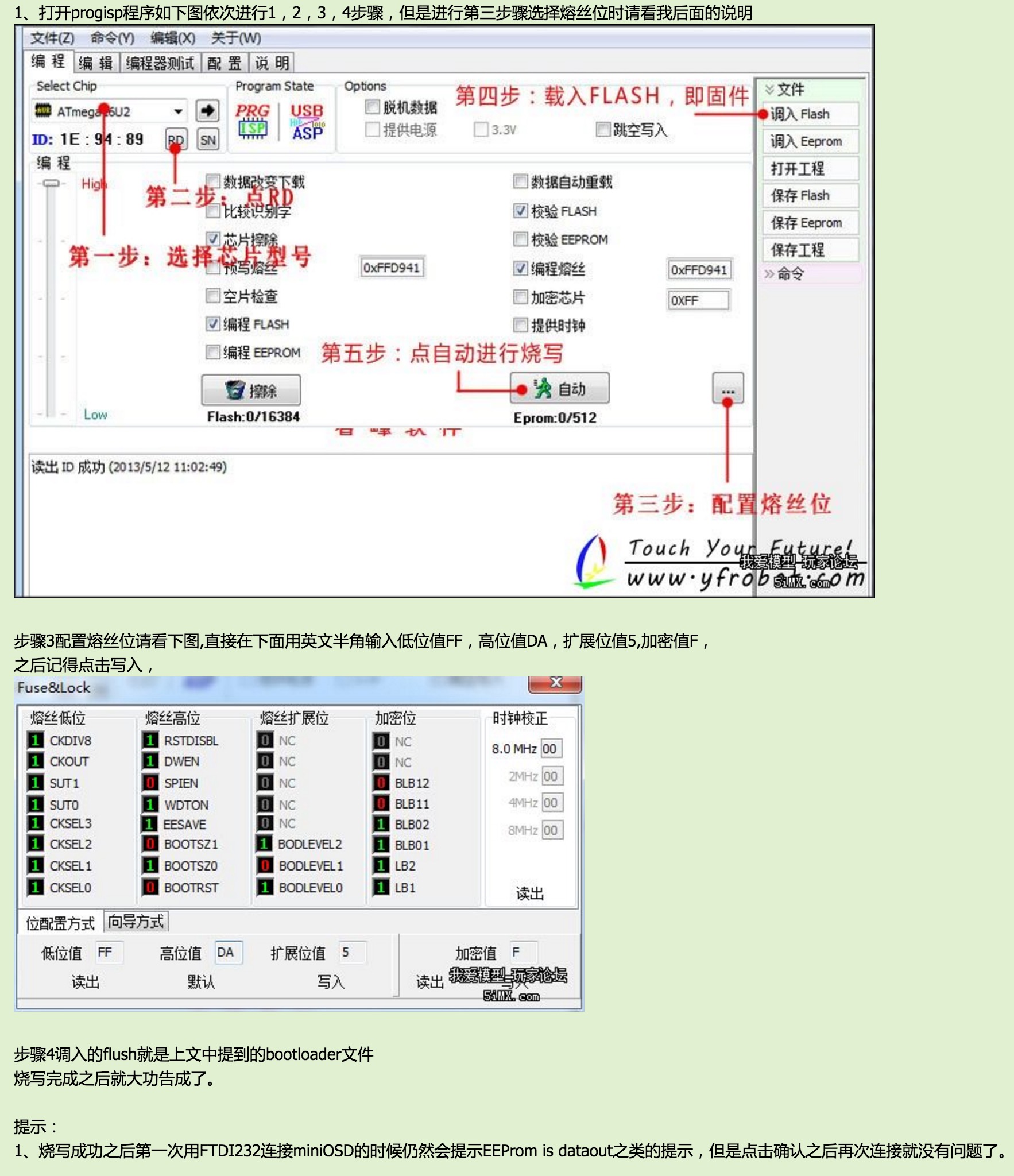

然后就是刷BOOTLOADER了, 当然你得先有ISP刷写器,我是USBasp刷写器, 装progisp1.72, 懒得打字了, 直接看图吧, 从论坛上找过来的

第四步, 固件位置在 arduino-1.0.1\hardware\arduino\bootloaders\atmega\ATmegaBOOT_168_atmega328.hex ,根据自己的arduino安装目录找吧

刷完BOOTLOADER就回到 arduino 刷OSD系统吧.

貌似手动刷了BOOTLOADER后变稳定了, 不会出现用几次就无法显示osd信息的情况, 估计是出厂时预刷有问题或者是出厂BOOTLOADER有问题. 还有一种可能是我的USB2TTL前两次刷的时候是跳线到3.3v而不是5v, 虽然接线还是接到5v的位置, 不过目前已无法考究具体是哪个原因导致的了.
